品牌:利沃夫 | 型号:ZXX,ZXQ | 材质:不锈钢 |
连接形式:法兰 | 加工定制:是 | 公称通径:15--350mm |
适用介质:水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境:常压 | 工作温度:高温 |
流动方向:换向 | 驱动方式:气动 | 零部件及配件:执行器 |
形态:柱塞式 | 类型(通道位置):三通式 | 标准:国标 |
密封形式:硬密封型 | 规格:DN15--DN350 | 产地:温州瓯北 |
包装:木箱包装 | 配件:定位器或三联件 |

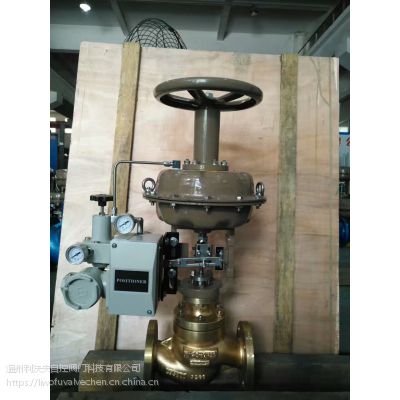

ZXX(Q)气动薄膜三通合流调节阀和气动薄膜三通分流调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。该气动调节阀配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。气动薄膜三通合流调节阀和气动薄膜三通分流调节阀广泛应用于***控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。上海一环制造的该型号的产品适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。气动薄膜三通合流、分流调节阀有三通流及三通分流两种。公称压力有NP16、40、64;公称通径范围DN25-300。适用流体温度由-60℃至+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。*本产品性能指标***GB/T4213-92
设计特点和执行标准
阀体、阀盖:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
波纹膜片:丁腈橡胶夹增强涤纶织物
填料:聚四氟乙烯、柔性石墨
弹簧:60Si2Mn
膜盖:A3
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
产品概述
气动薄膜三通合流、分流调节阀 详细技术系数 返回气动调节阀产品列表
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
系数Kv | 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |||||
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
公称压力PN(MPa) | 1.6、 4.0、 6.4 | ||||||||||||
固有流量特性 | 直线、 抛物线 | ||||||||||||
固有可调比R | 30:1 | ||||||||||||
工作温度t(℃) | 普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250 散热型:铸钢:-40~450、铸不锈钢:-60~450 | ||||||||||||
两种介质温度差t(℃) | 铸铁≤150、铸钢和铸不锈钢≤200 | ||||||||||||
信号范围Pr(Kpa) | 20~100、40~200、80~240、段幅:20~60、60~100 | ||||||||||||
气源压力Ps(Mpa) | 0.14~0.4 | ||||||||||||
允许泄漏量1/h | 10-4×阀额定容量 | ||||||||||||
允许压差△P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | 0.04 | 0.02 |
气动薄膜三通合流、分流调节阀 外形尺寸 返回气动调节阀产品列表
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
法兰 距离 (L) | PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | ||
PN40 | 190 | 200 | 220 | 255 | 285 | 310 | 360 | 430 | 465 | 560 | 690 | 795 | |||
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 819 | |||
中温型阀盖H1 | 622 | 637 | 660 | 695 | 829 | 854 | 856 | 1089 | 1114 | 1170 | 1530 | 1600 | |||
中温型阀盖H1 | 725 | 750 | 763 | 795 | 983 | 1008 | 1010 | 1270 | 1295 | 1351 | 1728 | 1798 | |||
H2 | PN16 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | 474 | 584 | ||
PN40 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | 474 | 584 | |||
PN64 | 分流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 300 | 322 | 376 | 474 | 584 | ||
合流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 325 | 322 | 376 | 495 | 604 | |||
A | 282 | 360 | 470 | 620 | |||||||||||
法兰标准 | GB:1.6、2.5、4.0、6.4Npa ANSI;150、300、600Lb JIS:10K、20K、30K |
注:(1)本表中H1以PN16为依据 (2)带手轮机构高度应增加150mm(DN20~50)、180mm(DN65~100)、250mm(DN125~200)、280mm(DN250~300)、
